Το WTEYA Heat Exchanger Tubular δεν είναι απλώς ένα εξάρτημα. είναι η καρδιά μιας αξιόπιστης διαδικασίας. Κατασκευασμένο για ανθεκτικότητα και απόδοση, είναι η οριστική λύση για απαιτητικές εφαρμογές όπου ο χρόνος λειτουργίας και η καθαρότητα της διαδικασίας δεν είναι-διαπραγματεύσιμη
Λαβές Σκληρές
ΜΜΕ
Ιδανικά κατάλληλο για πολτούς, παχύρρευστα υγρά και υψηλά-σωματιδιακά ρεύματα που ακρωτηριάζουν άλλους εναλλάκτες.
Ακραία Κατάσταση
Έτοιμοι
Κατασκευασμένο για να αντέχει σε υψηλές πιέσεις και θερμοκρασίες, εξασφαλίζοντας ασφάλεια και μεγάλη διάρκεια ζωής.
Ρύπανση-Ανθεκτικό
by Design
Σχεδιασμένο για ομαλές διαδρομές ροής που ελαχιστοποιούν τη συσσώρευση εναποθέσεων και την απόφραξη.
Φλάντζα-Δωρεάν
Ακεραιότητα
Η πλήρως συγκολλημένη κατασκευή εξαλείφει τις διαρροές, τους κινδύνους μόλυνσης και τη συντήρηση της φλάντζας.
Λάβετε τη σωστή λύση για τη διαδικασία σας
Το κόστος ενός σωληνωτού εναλλάκτη θερμότητας εξαρτάται από παράγοντες όπως τα υλικά, το μέγεθος και οι τιμές πίεσης. Μια γενική τιμή δεν θα λύσει το πρόβλημά σας—μια προσαρμοσμένη λύση θα. Για να υπολογίσετε με ακρίβεια το κόστος, σας συνιστούμε να συμπληρώσετε ένα ερωτηματολόγιο και στη συνέχεια θα μπορέσουμε να ετοιμάσουμε μια εμπορική προσφορά, λαμβάνοντας υπόψη όλα τα χαρακτηριστικά του έργου σας. Είμαστε πάντα έτοιμοι να σας παρέχουμε λεπτομερείς πληροφορίες για τα διάφορα μοντέλα, τα τεχνικά χαρακτηριστικά τους, τις επιδόσεις τους. Προσφέρουμε ένα πλήρες φάσμα υπηρεσιών, από συμβουλές και βοήθεια στην επιλογή του εξοπλισμού μέχρι την προμήθεια, την εγκατάσταση και τη διαμόρφωσή του. Στόχος μας είναι να σας παρέχουμε τον απαραίτητο εξοπλισμό για την αποτελεσματική επίλυση του προβλήματος επεξεργασίας νερού στη συγκεκριμένη περίπτωσή σας.
Let's Engineering Your Solution.
Επομένως, πρέπει να μας στείλετε email στο πληροφορίες@wteya.com
Ο διευθυντής μας θα ετοιμάσει μια εξαιρετική προσφορά για εσάς
Σχεδιασμένο για τις πιο δύσκολες δουλειές του κλάδου σας
Οι σωληνωτές εναλλάκτες θερμότητας του Ομίλου WTEYA είναι αξιόπιστοι στα πιο απαιτητικά περιβάλλοντα όπου άλλες τεχνολογίες αποτυγχάνουν. Έχουμε εφαρμόσει με επιτυχία πολλούς σωληνωτούς εναλλάκτες θερμότητας, συστήματα εξάτμισης σε διάφορες βιομηχανίες και έχουμε μια μεγάλη βάση δεδομένων με δοκιμασμένες τεχνικές λύσεις.
Από τι αποτελείται;

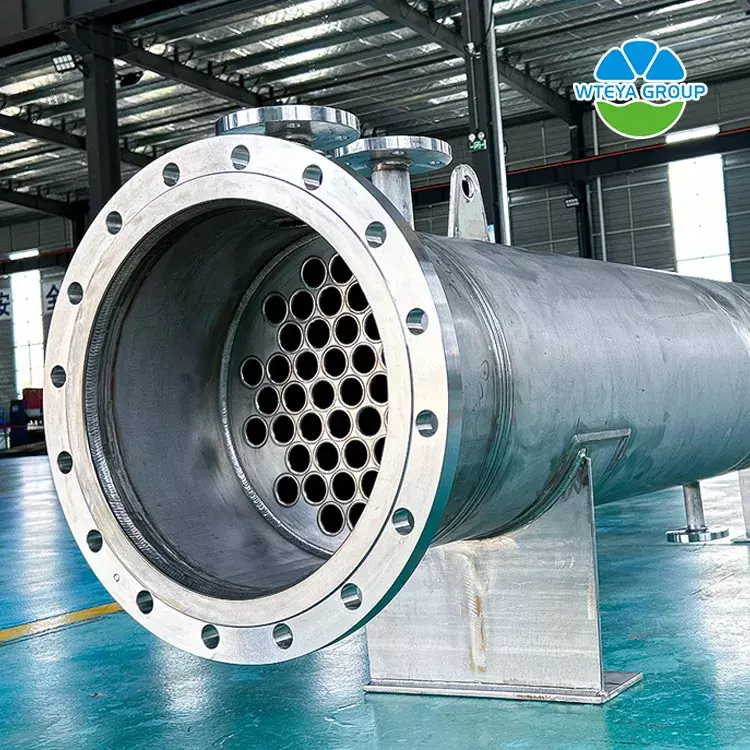

Ο σωλήνας εναλλάκτη θερμότητας αποτελείται κυρίως από ένα κέλυφος, δέσμες σωλήνων μεταφοράς θερμότητας, φύλλα σωλήνων, διαφράγματα (πλάκες αποσβεστήρα), και κουτιά σωλήνα. Προσφέρουμε μια ολοκληρωμένη σειρά αυστηρά ελεγμένων, τυποποιημένων προϊόντων με σταθερή απόδοση για την κάλυψη ενός ευρέος φάσματος αναγκών της βιομηχανίας.
Προσφέρουμε επίσης εξατομικευμένες υπηρεσίες όπως π.χ OEM και ODM, με την επαγγελματική μας ομάδα σχεδιασμού να παρέχει εξατομικευμένες λύσεις για την κάλυψη των μοναδικών αναγκών των πελατών.
Πώς λειτουργεί
Η τεχνική αρχή ενός κελύφους-και-ο εναλλάκτης θερμότητας σωλήνων βασίζεται κυρίως στο inter-ανταλλαγή θερμότητας τοίχου. Σε αυτή τη διαδικασία, ένα ρευστό ρέει μέσω του εσωτερικού της δέσμης του σωλήνα, ενώ ένα άλλο ρευστό ρέει στο κέλυφος έξω από τη δέσμη, ανταλλάσσοντας θερμότητα μέσω των τοιχωμάτων του σωλήνα. Συγκεκριμένα, η αρχή λειτουργίας ενός κελύφους-και-Ο εναλλάκτης θερμότητας σωλήνων περιλαμβάνει τις ακόλουθες πτυχές:
1. Επιφάνεια μεταφοράς θερμότητας: Τα τοιχώματα του σωλήνα χρησιμεύουν ως επιφάνεια μεταφοράς θερμότητας, με τα δύο ρευστά εργασίας να ρέουν μέσα και έξω από τους σωλήνες, αντίστοιχα, ανταλλάσσοντας θερμότητα μέσω των τοιχωμάτων του σωλήνα.
2. Ροή ρευστού: Ο σωλήνας-πλευρικό υγρό ρέει μέσα στους σωλήνες, ενώ το κέλυφος-πλευρικό υγρό ρέει έξω. Για τη βελτίωση της απόδοσης μεταφοράς θερμότητας του σωλήνα-πλευρικά υγρά, ορισμένα σχέδια χρησιμοποιούν σπειροειδείς ή κυματοειδείς σωλήνες. Αυτοί οι ειδικά διαμορφωμένοι σωλήνες αυξάνουν τον στροβιλισμό του υγρού, βελτιώνοντας έτσι τον συντελεστή μεταφοράς θερμότητας.
3. Έλεγχος θερμοκρασίας: Ρυθμίζοντας τον ρυθμό ροής της πηγής θερμότητας που εισέρχεται στον εναλλάκτη θερμότητας, μπορεί να ελεγχθεί η θερμοκρασία του θερμαινόμενου μέσου. Για παράδειγμα, μια ρυθμιστική βαλβίδα τοποθετείται πριν από την είσοδο της πηγής θερμότητας. Η αλλαγή του ανοίγματος της βαλβίδας ρυθμίζει τη θερμοκρασία εξόδου.
Παράμετροι προϊόντος
|
Πίνακας βασικών παραμέτρων (Εξωτερική διάμετρος σωλήνα ανταλλαγής θερμότητας Ø20) |
||||||||
|
Ονομαστική διάμετρος |
Αριθμός των σωλήνες ανταλλαγής θερμότητας |
Κέντρο σωλήνα διάταξης |
Σωλήνας περιοχή ροής |
Υπολογίστε την περιοχή μεταφοράς θερμότητας |
||||
|
1500 |
2000 |
3000 |
4500 |
6000 |
||||
|
159 |
15 |
5 |
0,003 |
1.4 |
1.9 |
2.8 |
|
|
|
219 |
33 |
7 |
0,0066 |
3.1 |
4.1 |
6.2 |
|
|
|
273 |
65 |
9 |
0,013 |
6.1 |
8.2 |
12.3 |
18.4 |
24.5 |
|
325 |
99 |
11 |
0,0199 |
9.3 |
12.4 |
18.7 |
28 |
37.3 |
|
400 |
174 |
14 |
0,035 |
16.4 |
21.9 |
32.8 |
49.2 |
65,6 |
|
500 |
275 |
19 |
0,0553 |
|
34.6 |
51.8 |
77,8 |
103,7 |
|
600 |
433 |
21 |
0,136 |
|
54.4 |
81.6 |
122,5 |
163.2 |
|
700 |
595 |
25 |
0,187 |
|
74,7 |
112.1 |
168,2 |
224,3 |
|
800 |
769 |
29 |
0,242 |
|
96,6 |
144,9 |
217,4 |
290 |
Κατασκευαστής WTEYA
Η WTEYA επιδιώκει την ψηφιακή και έξυπνη κατασκευή για να παρέχει στους πελάτες εξαιρετικά προϊόντα και υπηρεσίες. Δεν παρέχουμε μόνο μια σειρά τυποποιημένων προϊόντων που έχουν δοκιμαστεί αυστηρά και έχουν σταθερή απόδοση για να καλύψουν ένα ευρύ φάσμα αναγκών της βιομηχανίας. Παρέχουμε επίσης OEM&Προσαρμοσμένες υπηρεσίες ODM για την κάλυψη των μοναδικών αναγκών των πελατών.
