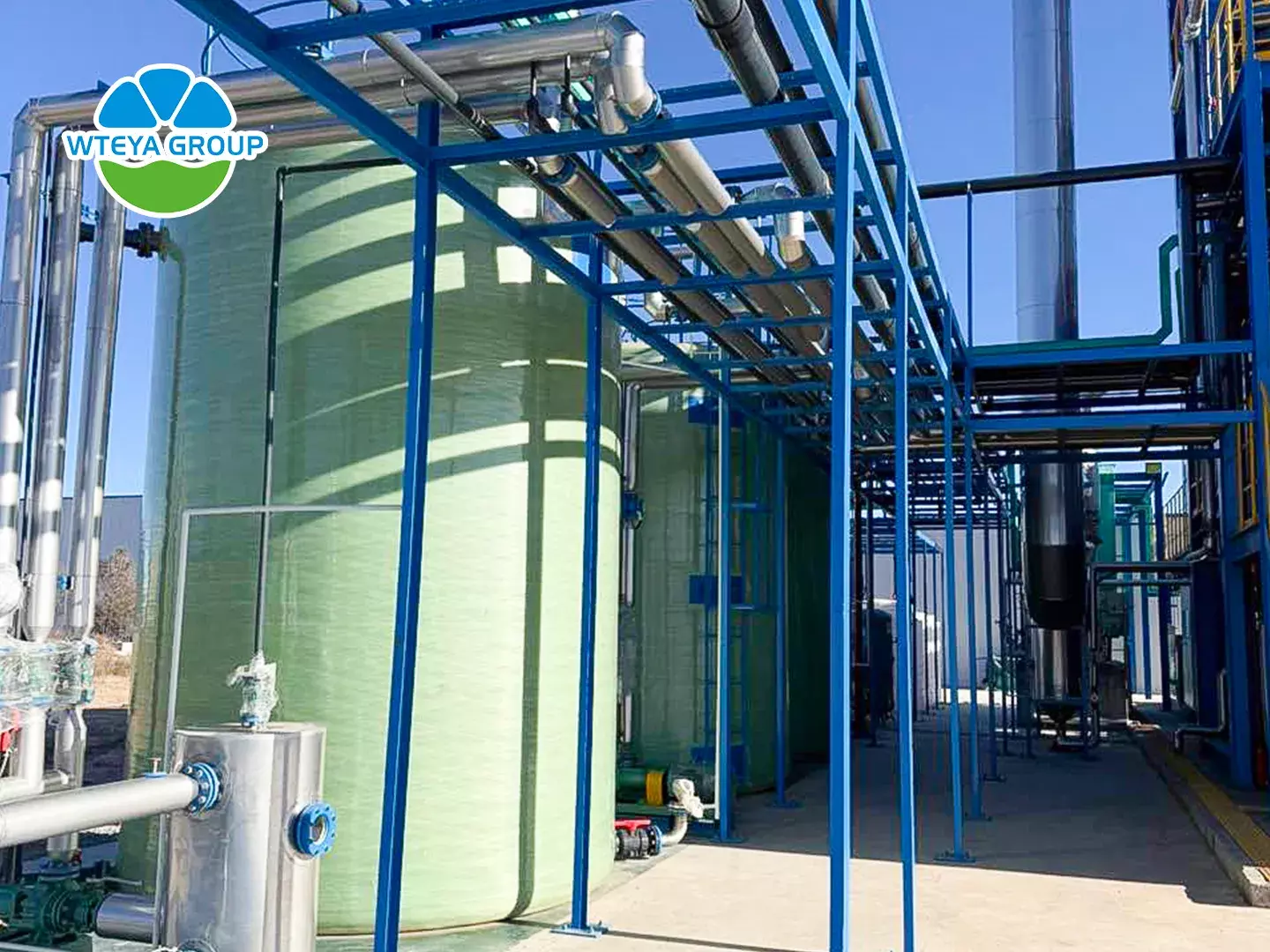

MVR Evaporator vs Crystallizer: Process Integration

Όταν ένα εργοστάσιο αντιμετωπίζει υψηλή-αλατούχα λύματα, οι μηχανικοί συχνά ζυγίζουν δύο τεχνολογίες μεταξύ τους: α Εξατμιστήρας MVR που συμπυκνώνει την άλμη και έναν εξατμιστικό κρυσταλλωτή που μετατρέπει το τελικό συμπύκνωμα σε στερεό αλάτι. Σε ένα πηγάδι-σχεδιασμένο εργοστάσιο, ωστόσο, αυτές οι δύο μηχανές δεν είναι καθόλου ανταγωνιστές. Σε μια ώριμη μηδενική εκκένωση υγρού (ZLD) Το σύστημα, ο εξατμιστής MVR και ο κρυσταλλοποιητής λειτουργούν ως ένα ολοκληρωμένο σύστημα διεργασίας και η συνολική ανάκτηση νερού μπορεί να υπερβεί τα 95%. Αυτό το άρθρο εξηγεί τι κάνει κάθε μονάδα, πού διαφέρουν και γιατί η ενοποίηση της διαδικασίας είναι το κλειδί για σταθερή, χαμηλή-ανάκτηση αλατιού κόστους.

⚙️ Τι κάνει ένας εξατμιστής MVR

Ένα MVR (Μηχανική επανασυμπίεση ατμών) Ο εξατμιστής αφαιρεί το νερό βράζοντας τα λύματα υπό κενό και επαναχρησιμοποιώντας τον ατμό που παράγει. Ένας συμπιεστής με ρίζες, φυγόκεντρος ή κοχλίας αυξάνει τη θερμοκρασία του δευτερεύοντος ατμού κατά 5-20℃ και το στέλνει πίσω στον θάλαμο θέρμανσης, έτσι η λανθάνουσα θερμότητα ανακυκλώνεται αντί να εκκενώνεται. Λόγω αυτού του κλειστού βρόχου ατμού, ένας εξατμιστής MVR εξοικονομεί 60%-70% της ενέργειας που χρησιμοποιείται από ένα μόνο-εφέ εξατμιστή και 30%-40% σε σύγκριση με ένα τριπλό-σύστημα εφέ, με κατανάλωση ενέργειας μόνο 30-80 kWh ανά τόνο εξατμιζόμενου νερού.

Η δουλειά της μονάδας MVR είναι η συγκέντρωση: μετατρέπει μεγάλο όγκο αραιής άλμης σε πολύ μικρότερο όγκο συμπυκνωμένου υγρού, ενώ καθαρό συμπύκνωμα ανακτάται για επαναχρησιμοποίηση. Μέσα σε ένα τρένο ZLD, το στάδιο MVR συνήθως μειώνει τον όγκο της άλμης κατά περισσότερο από 90%, που κάνει κάθε βήμα προς τα κάτω μικρότερο, φθηνότερο και ευκολότερο στον έλεγχο.

🔬 Τι κάνει ένας κρυσταλλοποιητής εξάτμισης

Ένας κρυσταλλοποιητής εξάτμισης καταλαμβάνει εκεί που πρέπει να σταματήσει ένας απλός εξατμιστής. Καθώς η άλμη πλησιάζει τον κορεσμό, η περαιτέρω συγκέντρωση γίνεται επικίνδυνη επειδή τα άλατα αρχίζουν να καθιζάνουν στη θερμότητα-μεταφέρουν επιφάνειες και προκαλούν απολέπιση. Ο κρυσταλλοποιητής έχει σχεδιαστεί για αυτό ακριβώς το καθεστώς: εξατμίζει το υπόλοιπο νερό υπό αναγκαστική κυκλοφορία έως ότου το διάλυμα γίνει υπερκορεσμένο, έτσι σχηματίζονται κρύσταλλοι αλατιού και αναπτύσσονται στο υγρό αντί να κλιμακώνεται ο εξοπλισμός.

Ο κρυσταλλικός πολτός αποβάλλεται και αφυδατώνεται με φυγόκεντρο ή φίλτρο, παράγοντας στερεό αλάτι που μπορεί να επαναχρησιμοποιηθεί, να πωληθεί ή να απορριφθεί με ασφάλεια, ενώ το μητρικό υγρό επιστρέφει στον εξατμιστή ή στον κρυσταλλωτή για περαιτέρω επεξεργασία. Με την ανακύκλωση του μητρικού υγρού, ένα ολοκληρωμένο σύστημα μεγιστοποιεί την απόδοση αλατιού και δεν αφήνει σχεδόν καθόλου υγρά απόβλητα πίσω του.

⚖️ MVR Evaporator vs Crystallizer: Διαφορετικές εργασίες σε ένα τρένο

Η πρακτική διαφορά μεταξύ ενός εξατμιστή MVR και ενός κρυσταλλοποιητή έγκειται στο καθήκον και όχι στην ποιότητα. Ο εξατμιστής είναι βελτιστοποιημένος για απομάκρυνση χύδην νερού με το χαμηλότερο δυνατό ενεργειακό κόστος, λειτουργεί με υψηλό ρυθμό κυκλοφορίας και μέτρια αύξηση της θερμοκρασίας για την προστασία των επιφανειών θέρμανσης. Ο κρυσταλλοποιητής είναι βελτιστοποιημένος για το τελικό στάδιο συγκέντρωσης, όπου τα στερεά πρέπει να σχηματίζονται με ελεγχόμενο τρόπο: λειτουργεί με εξαναγκασμένη κυκλοφορία και ειδική διάταξη θέρμανσης, έτσι ώστε οι κρύσταλλοι να αναπτύσσονται μόνοι τους και όχι στα τοιχώματα του σωλήνα.

Καμία μονάδα από μόνη της δεν μπορεί να αποδώσει πραγματική μηδενική εκκένωση υγρού για υψηλή-ρεύμα αλατότητας. Εάν η διαδικασία σταματήσει στον εξατμιστή, παραμένει ένα συμπυκνωμένο υγρό για απόρριψη. Εάν τα ακατέργαστα λύματα τροφοδοτηθούν κατευθείαν σε έναν κρυσταλλωτή, η κατανάλωση ενέργειας και ο κίνδυνος κλιμάκωσης καθίστανται μη διαχειρίσιμοι. Αυτός είναι ο λόγος για τον οποίο η τυπική απάντηση μηχανικής είναι η ενσωμάτωση: πρώτα συγκέντρωση μεμβράνης, μετά εξάτμιση MVR και κρυστάλλωση ως στάδιο φινιρίσματος.

🔄 Πώς λειτουργεί η ολοκληρωμένη εξάτμιση και κρυστάλλωση

Πλήρης εξάτμιση-Το τρένο κρυστάλλωσης ακολουθεί μια σταδιακή λογική. Η προεπεξεργασία αφαιρεί τη σκληρότητα, το πυρίτιο και τα αιωρούμενα στερεά για την προστασία των κατάντη μονάδων. Το στάδιο συγκέντρωσης της μεμβράνης αφαλατώνει και ανακυκλώνει το νερό στους 70°C%-90% ποσοστό ανάκτησης? ο εξατμιστής MVR μειώνει στη συνέχεια τον όγκο άλμης που απομένει κατά περισσότερο από 90%; και το στάδιο της κρυστάλλωσης μετατρέπει το τελικό συμπύκνωμα σε στερεό αλάτι συν συμπύκνωμα που επιστρέφει στη διαδικασία. Επειδή κάθε στάδιο τροφοδοτεί το επόμενο, το συνολικό ποσοστό ανάκτησης είναι το προϊόν ολόκληρου του τρένου, γι' αυτό και τα ώριμα συστήματα συνήθως υπερβαίνουν 95% συνολική ανάκτηση νερού.

Το ίδιο τρένο μπορεί να κανονιστεί για διαχωρισμό αλατιού. Όταν τα λύματα περιέχουν μικτά άλατα, η σταδιακή κρυστάλλωση ανακτά διαφορετικά προϊόντα ένα προς ένα, για παράδειγμα θειικό νάτριο και χλωριούχο νάτριο σε χημικά ρεύματα ή πολύτιμα άλατα σε μπαταρία λιθίου και αλάτι-έργα άλμης λίμνης. Το WTEYA σχεδιάζει τα στάδια εξάτμισης και κρυστάλλωσης μαζί και επιλέγει υλικά όπως ανοξείδωτο ατσάλι 316L, ανοξείδωτο χάλυβα διπλής όψης 2205 ή τιτάνιο ανάλογα με το επίπεδο χλωρίου και το pH κάθε ροής, έτσι το τρένο συνεχίζει να λειτουργεί χωρίς συχνές διακοπές λειτουργίας για αφαλάτωση.

🏭 Εφαρμογές εξάτμισης-Ενσωμάτωση κρυστάλλωσης

Τα ολοκληρωμένα συστήματα εξάτμισης και κρυστάλλωσης MVR εφαρμόζονται όπου η εκκένωση υγρού πρέπει να ελαχιστοποιηθεί και τα άλατα να ανακτηθούν ως προϊόντα. Τα τυπικά έργα περιλαμβάνουν επεξεργασία συμπυκνώματος στραγγισμάτων χωματερής, ηλεκτρολυτική επιμετάλλωση και λύματα PCB, ανακύκλωση μπαταριών λιθίου και παραγωγή υλικών καθόδου, επεξεργασία σπάνιων γαιών, εγκαταστάσεις χημικών και λιπασμάτων, μεταλλουργικά λύματα και αλάτι-εξόρυξη λιθίου λιθίου. Σε κάθε περίπτωση ο στόχος είναι ο ίδιος: ανακτήστε καθαρό νερό για επαναχρησιμοποίηση, διαχωρίστε τα άλατα ως στερεά προϊόντα και εξαλείψτε την υγρή απόρριψη από το φυτό.

Τα συστήματα προσαρμόζονται από μικρές πιλοτικές μονάδες έως μεγάλες εγκαταστάσεις που χειρίζονται εκατοντάδες τόνους τροφοδοτικού νερού την ημέρα. Πλήρως αυτόματος έλεγχος PLC, απομακρυσμένη παρακολούθηση και ολίσθηση-Οι τοποθετημένες διατάξεις διατηρούν τις περιόδους εγκατάστασης σύντομες και την εργασία λειτουργίας στο ελάχιστο.

💡 Γιατί να επιλέξετε το WTEYA

Η WTEYA έχει σχεδιάσει και κατασκευάσει συστήματα εξάτμισης και κρυστάλλωσης για σχεδόν 20 χρόνια, σερβίρισμα περισσότεροι από 2.000 πελάτες σε 30+ επαρχίες και περιφέρειες. Επειδή κατασκευάζουμε μόνοι μας τόσο τον εξατμιστή MVR όσο και το στάδιο κρυστάλλωσης, οι δύο μονάδες έχουν κατασκευαστεί ως ένα τρένο από την αρχή, ταιριάζουν με τον ρυθμό κυκλοφορίας, την περιοχή θέρμανσης, τη λειτουργία του συμπιεστή και τη λογική ελέγχου, αντί να συναρμολογούνται από διαφορετικούς προμηθευτές. Κάθε σύστημα προσαρμόζεται σύμφωνα με την πραγματική ποιότητα του νερού και τις συνθήκες του χώρου και υποστηρίζουμε έργα με δοκιμές διαδικασίας, καθοδήγηση εγκατάστασης και ανταπόκριση μετά-υπηρεσία πωλήσεων.

❓ Συχνές Ερωτήσεις

Ποια είναι η διαφορά μεταξύ ενός εξατμιστή MVR και ενός κρυσταλλοποιητή;
Ένας εξατμιστής MVR συγκεντρώνει τα λύματα βράζοντας το νερό και επαναχρησιμοποιώντας τον ατμό, καθιστώντας το ενέργεια-αποτελεσματικό άλογο για την αφαίρεση χύδην νερού. Ένας κρυσταλλοποιητής εξάτμισης ολοκληρώνει την εργασία εξατμίζοντας το υπόλοιπο νερό έως ότου το διάλυμα γίνει υπερκορεσμένο, έτσι τα άλατα φεύγουν από το σύστημα ως στερεοί κρύσταλλοι. Σε μια εγκατάσταση μηδενικής εκκένωσης υγρών συνδυάζονται σε ένα τρένο: η μονάδα MVR μειώνει τον όγκο της άλμης κατά περισσότερο από 90%και ο κρυσταλλοποιητής παράγει το τελικό στερεό αλάτι.

Πόσο νερό μπορεί μια ολοκληρωμένη εξάτμιση-ανακτήσει το σύστημα κρυστάλλωσης;
Ένα ώριμο ολοκληρωμένο σύστημα ανακάμπτει 95% ή περισσότερο από το νερό του. Το στάδιο της μεμβράνης συνήθως ανακυκλώνει το 70%-90% του νερού πρώτα, ο εξατμιστής MVR στη συνέχεια μειώνει τον όγκο άλμης που απομένει κατά περισσότερο από 90%και η κρυστάλλωση μετατρέπει το τελικό συμπύκνωμα σε στερεό αλάτι συν συμπύκνωμα που επιστρέφει στη διαδικασία, έτσι ώστε να μην φεύγει λύματα από το εργοστάσιο.

Πόσο διαρκεί ένας εξατμιστής MVR;
Ένας εξατμιστής MVR έχει σχεδιαστεί για διάρκεια ζωής 15-20 χρόνια, και πολλές μονάδες WTEYA λειτουργούν σταθερά για περισσότερα από 20 χρόνια. Ο συμπιεστής ατμού διαρκεί συνήθως 10-15 χρόνια με προγραμματισμένη συντήρηση, ενώ η ζέστη-δέσμη σωλήνα ανταλλαγής εξυπηρετεί 5-12 χρόνια ανάλογα με το επίπεδο χλωρίου και τον έλεγχο απολέπισης: ανοξείδωτος χάλυβας 316 λίτρων ταιριάζει σε χαμηλά επίπεδα-ρεύματα χλωρίου και 2205 duplex ανοξείδωτο χάλυβα ή τιτάνιο χρησιμοποιείται για υψηλή-χλωριούχα λύματα.

Η WTEYA είναι επαγγελματίας κατασκευαστής εξοπλισμού εξάτμισης με σχεδόν 20 χρόνια εμπειρία. Παρέχουμε εξατομικευμένες λύσεις εξάτμισης και κρυστάλλωσης MVR και πλήρη OEM & Υπηρεσίες ODM για τις συγκεκριμένες απαιτήσεις λυμάτων σας.
