Απαιτήσεις τοποθεσίας εξατμιστή MVR: Χώρος και διάταξη

16 Oct, 2026 9:04am

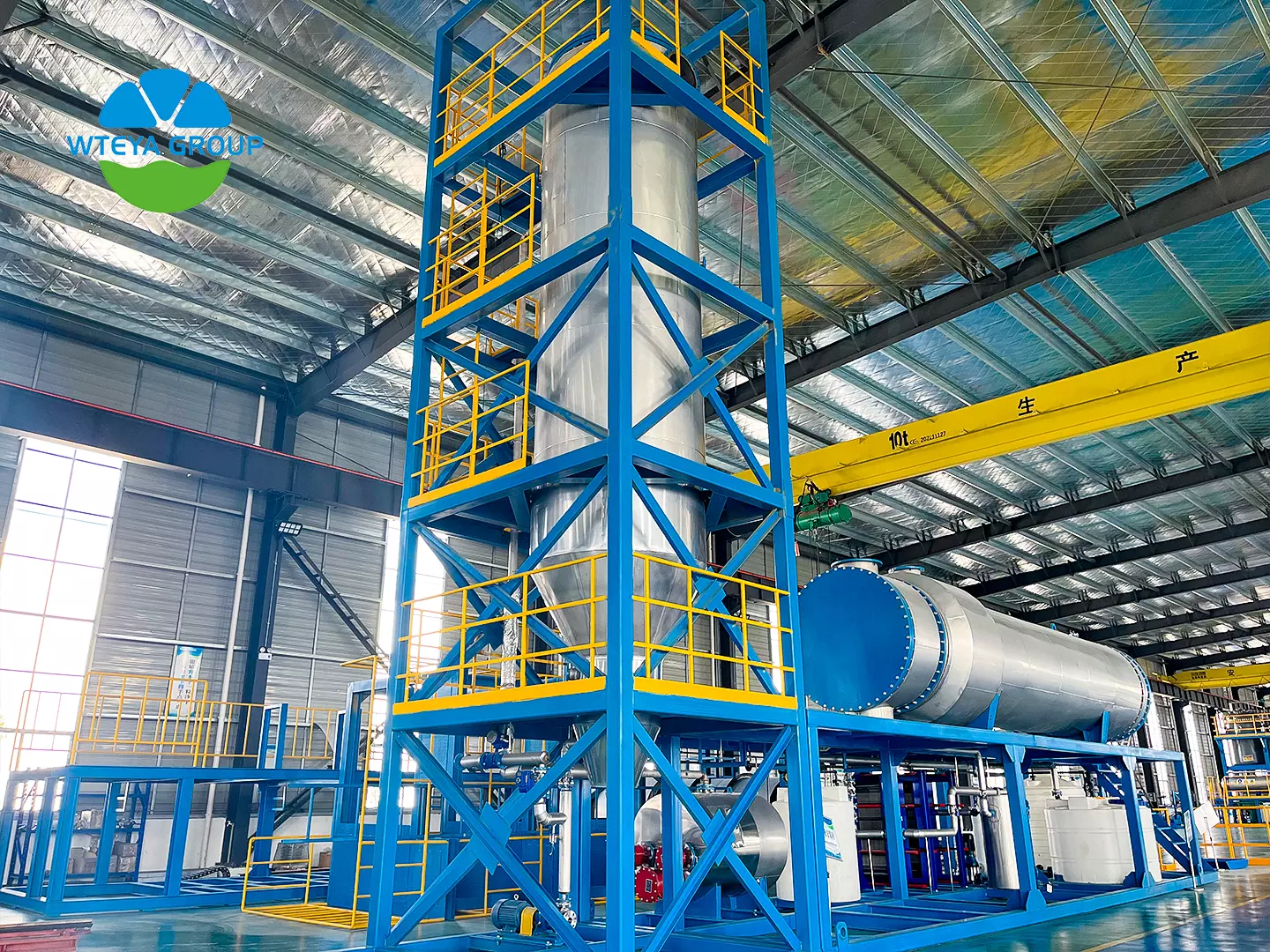

MVR evaporator site layout

Η επιφάνεια δαπέδου που χρειάζεται ένας εξατμιστής MVR εξαρτάται από την ικανότητα εξάτμισης και τη διαμόρφωσή του. Ως πρακτικός εμπειρικός κανόνας, προγραμματίστε χονδρικά 10-20 μ² επιφάνειας ορόφου για κάθε 1 τόνο/h ικανότητας εξάτμισηςκαι αφήστε επιπλέον χώρο για κρυσταλλωτή, δεξαμενές προεπεξεργασίας και αποθήκευσης.

🏗️ Πόσο χώρο στο δάπεδο χρειάζεται ένας εξατμιστής MVR;

Α Εξατμιστήρας MVR κλιμακώνεται με το καθήκον, ώστε το αποτύπωμα να μεγαλώνει γρήγορα με τη χωρητικότητα:

Α 5 τ/h ολίσθηση-Η τοποθετημένη μονάδα διαρκεί περίπου 60-100 μ² συμπεριλαμβανομένων των λειτουργικών διαδρόμων, α 10 τ/h σύστημα περίπου 120-200 μ², και α 30 τ/h μεγάλο σύστημα 300-500 μ². Εάν προστεθεί ένας κρυσταλλοποιητής, δεξαμενές προεπεξεργασίας και αποθήκευσης, η συνολική επιφάνεια αυξάνεται κατά άλλα 50-100%.

📐 Τι συνθέτει το αποτύπωμα

Η διάταξη συνήθως οργανώνεται σε πέντε ζώνες, καθεμία από τις οποίες πρέπει να προγραμματιστεί ξεχωριστά:

Η κύρια περιοχή διεργασίας περιέχει τον εναλλάκτη θερμότητας, τον διαχωριστή και τον συμπιεστή. Η βοηθητική περιοχή περιέχει αντλίες κενού, τροφοδοσίας, εκκένωσης και συμπυκνώματος συν τον προθερμαντήρα. το ηλεκτρικό και το δωμάτιο ελέγχου παίρνει περίπου 10-20 μ² για πάνελ MCC και PLC. οι διάδρομοι συντήρησης απαιτούν τουλάχιστον 1-απόσταση 1,5 m σε κάθε πλευρά? και το αγρόκτημα δεξαμενών διαθέτει δεξαμενές τροφοδοσίας, συμπυκνώματος και συμπυκνωμάτων.

Ύψος και χώρος εγκατάστασης

Το ύψος εξαρτάται από την αρχή της εξάτμισης. Μια πτώση-Η μονάδα φιλμ, η οποία χρειάζεται διανομέα υγρού και τμήμα διαχωρισμού, μπορεί να φτάσει 8-15 μ. ύψος; μια αναγκαστική-η μονάδα κυκλοφορίας είναι χαμηλότερη στο 5-10 μ; ολίσθηση-Ο τοποθετημένος εξοπλισμός διατηρείται κανονικά εντός 4-6 μ και μπορεί να εγκατασταθεί σε εσωτερικούς ή ημιυπαίθριους χώρους-ανοιχτό καταφύγιο.

⚙️ Σκληρές απαιτήσεις τοποθεσίας για έγκαιρο έλεγχο

Αρκετές απαιτήσεις είναι σταθερές και είναι δύσκολο να αλλάξουν αργότερα. Το θεμέλιο πρέπει να φέρει το πλημμυρισμένο βάρος του εξοπλισμού, έτσι α φέρουσα ικανότητα 10 t/m² ή περισσότερα συνήθως απαιτείται και τα μεγάλα συστήματα χρειάζονται πασσάλωμα ή ενισχυμένο-θεμέλιο από σκυρόδεμα. Ο χώρος κεφαλής πρέπει να αφήνει χώρο ανύψωσης και συντήρησης πάνω από τη μονάδα. Ο χώρος του συμπιεστή χρειάζεται εξαερισμό και ηχομόνωση, ενώ οι ψυχρές περιοχές απαιτούν εσωτερική εγκατάσταση ή μόνωση έναντι παγετού.

🏆 Γιατί να σχεδιάσετε τον ιστότοπο με το WTEYA

Η WTEYA έχει σχεδιάσει και κατασκευάσει συστήματα εξάτμισης και κρυστάλλωσης για σχεδόν 20 χρόνια, εξυπηρετώντας 2.000+ πελάτες σε 30 επαρχίες και κρατώντας κοντά σε 200 διπλώματα ευρεσιτεχνίας, με διαθεσιμότητα εξοπλισμού 99% ή υψηλότερη. Παρέχουμε ένα σχέδιο γενικής διάταξης - διαστάσεις, φορτία και προσανατολισμός ακροφυσίων - στο στάδιο του σχεδιασμού, ώστε ο ιστότοπος να προετοιμαστεί πριν από την παράδοση, και παρέχουμε προσαρμοσμένες λύσεις με πλήρη OEM & Υπηρεσίες ODM.
